AP - P2 - CUB
Contexte

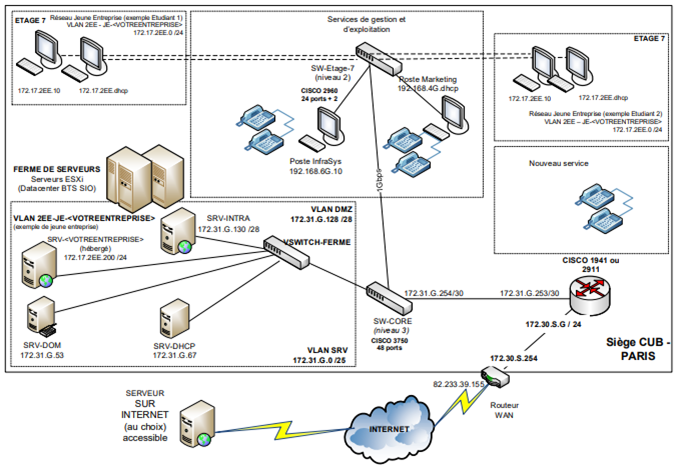

Cette AP s'inscrit dans le cadre de l'AP "CUB". Notre objectif était de réaliser un prototype d'infrastructure réseau. Le réseau devait comporter plusieurs VLANs, des serveurs et une connexion internet avec différent type de service installé dessus.
Objectifs
Plus précisément, les objectifs de l'AP étaient de :
- Configurer un réseau avec plusieurs VLANs, et des sous interfaces
- Installer et configurer des serveurs DHCP et Active Directory ainsi qu'une machine Debian
- Mettre en place un accès internet
- Tester et démontrer le fonctionnement de l'infrastructure
Etapes réalisées
Pour atteindre ces objectifs, nous avons suivi les étapes suivantes :
- Mise en place de l'infrastructure réseau : Nous avons tout d'abord dû mettre en place les commutateurs et le routeur, puis connecter à l'aide de câbles réseau nos ordinateurs à ces actifs et inter connecté les actifs entre eux , et sur les bons ports attribués à leurs VLAN.
- Mise en place du commutateur de niveau 3 : Nous avons configuré le commutateur de niveau 3 (Commutateur 3750 48 ports) et crée un routage inter-VLANs en statique, l'accès à la ferme de serveurs, aux serveurs et au DHCP, ainsi que l'installation du service SSH.
- Mise en place du commutateur de niveau 2 cascadé : Nous avons configuré le commutateur de niveau 2 (Commutateur 2960), défini les ports pour les VLANs 41, 61 et les "jeunes entreprises", et vérifié la communication inter-VLANs, le fonctionnement du DHCP et du SSH.
- Mise en place de l'accès Internet : Nous avons configuré le routeur pour la communication avec un poste du réseau SIO et Internet, ainsi que la redirection de port depuis le réseau SIO. Nous avons mis sur ce routeur des routes par défauts et configuré un NAT/PAT.
- Création des machines virtuelles : Nous avons créé trois machines virtuelles : ANNULAB, REZOLAB et INTRALAB. Sur la machine Annulab nous avons installer Active Directory, avec le nom de domaine cub9.ppe, Pour la machine Rezolab nous avons installé le service DHCP avec une étendue et joins au domaine cub9.ppe, ces deux machines était sous Windows 19 servers.
- Tests et démonstration : Nous avons réalisé des tests de l'infrastructure et rédigé un rapport. Nous avons ensuite effectué une démonstration au professeur.
Points forts
Voici quelques points forts de l'AP :
- Bonne répartition des tâches entre les membres du groupe
- Respect du planning
- Collaboration efficace et communication fluide
Points à améliorer
Même si l'AP s'est bien déroulée, nous avons identifié quelques points à améliorer pour les prochaines fois :
- Tester plus en profondeur l'infrastructure dans différents cas de figure
- Remise en place du réseau lent entre chaque séance
- Améliorer la documentation des configurations
Conclusion
En conclusion, l'AP "CUB" a été une expérience enrichissante. Nous avons appris beaucoup de choses sur les réseaux et les serveurs, et nous avons pu mettre en pratique nos connaissances et compétences.
